交直流一体化电源系统

产品主要应用手电网公司、火力发电、水力发电、风力发电、垃圾发电、各类变电站和其他使用直流设备的用户（如石化、矿山、鉄 路、港口、民航、治金、医院、选纸业、大型工厂、高层佳宅笋)，适用手为开关分、合闸及二次回路中的仪器、仪装、继电保护等设备及事放照明提供直流电源。其充电过程完全符合铪酸蓄电池、镍锅电池、铁锂电池等充电曲线要求，系统对电池实现智能充电管理，并带有温 度补偿功能。

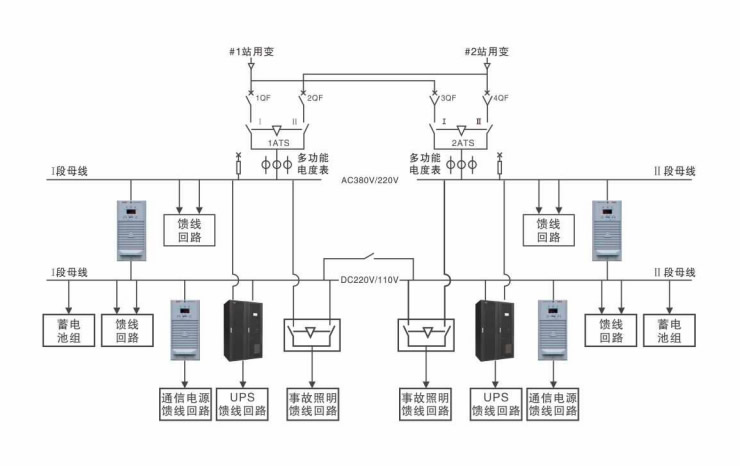

交直流控制电源一体化解决的技术问题

站用电进线ATS的工作模式和照明、风机等重要负荷配电回路具备远程控制，站用电系统远行实现全参数监控；

共享直流操作电源的蓄电池組，取消传统UPS和通信电源的蓄电池组和充电单元，采用电力专用UPS和DC/DC直接由直流母线变换取 得交流不问断电源和通信电源；

对防雷单元统一优化配置，针对UPS和DC/DC的直流输入进行特殊设计和EMI处理，满足EMC要求；

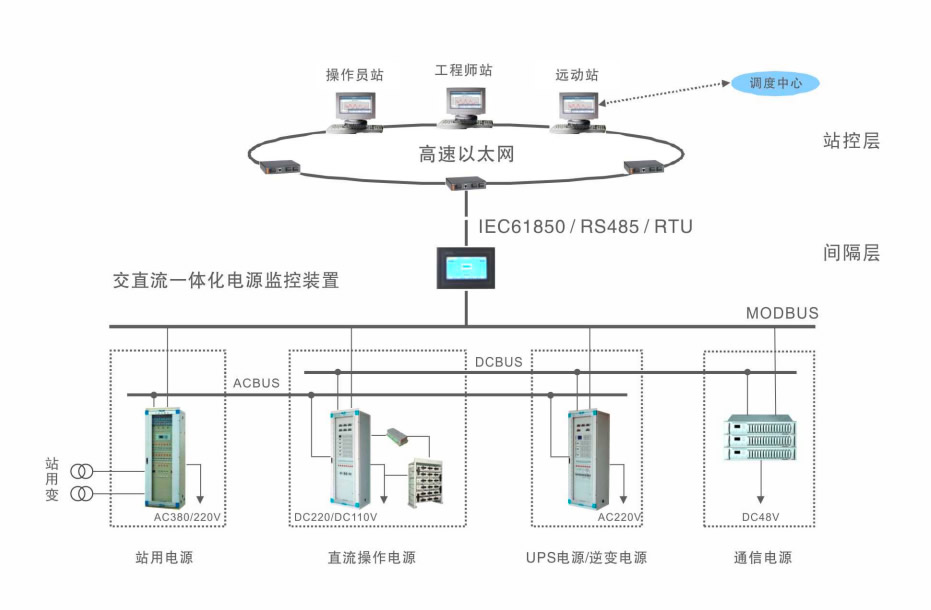

共享直流操作电源的监控装置，以其为核心管理单元建立統一的网络化伯息管理平台，实现对交直流控制电源的全参数透明化监控管理；

建立智能专家管理系統，减少人为操作，提高电源系統运行可靠性。

交直流控制电源一体化实现的客户价值

降低控制电源的设备选型、买购和工程管理的熬体成本；

实现供应商交钥匙工程，缩短工程建设周期；

统一和缩小运行单位的维护工作界面，有利于供应商提供 及时、完繁和有效的一体化服务；

提高系统运行管理的效崒，降低系统运行，管理和维护的 整体费用；

实现设备的状态在线检测，发现港在隐患，提高电源系统运行的连续性和可缘性；

有助千运行单位将资源向核心业务领诚收缩，增强竞争力。

性能特点

全数字化控制方式

各个系統模块、监控系統均来用最先进的数字控制技术，最大程度的提高产品的质量和性能，对交流电源部份进行安全、智能化设计，系统根据交流进线运行方式，自动调整直流运行达到最佳方式运行；

N+X并联冗余

各个获統模块、监控茶統都采用模块化设计，可实现带电热插拔，各个系统模块可以灵活的实现并联冗余设计，并具有完善的并联均流功能，提高了系统的可靠性；具有标准化接口，方便模块更换，提高了系统的稳定性和可靠性，各个子系统模块通过CE安规和电磁兼容认证、可靠、安全；

完善的软硬件保护

系统集交流输入电源异常、直流输主电源异常、 充放电、电池组的参数异常、逆变及其他的参数异常等多功能保护于一体，通过统一的监控器对直流电源系统， 电力UPS、电力逆变器、通讯电源进行统一监控， 建立统一的信息共享平台，实现网络智能化。极大的保证了系统运行的可靠性和稳定；

灵活的系统参数设置

各个子系统可以通过LCD的监控显示界面完成系统输入交流参数、直流输出参数、电池参数、系统的控制参数、告警、通信、充放电参数等参数进行全面的设置；

易扩容、易维护

全模块设计， 可以方便的实现系统模块的扩容，可实现带电热插拔，方便系统的维护；

全面的输入输出配电

系统模块化设计， 提高系统的整机容量，适应较大的工程需要，同时完成对输入输出配电的监控，方便客户使用；交/直流输入输出及母线开关上、 下电无顺序要求；

简单的故障定位

设有输出过压 输出限济 短路、并联、过流等保护功能，在出现故障 时， 模块会发出声光报警， 同时LCD上是示故障信息，方便用户对模块 故障的定位。

较宽的输入范围 ，系统可适应较宽的输入电源范围：电压-20%~+20%Ue；频率：50士10%； 恶劣的电网环境也适用；

灵活的电源输入

系统的输入可采用单路输入或者双路输入，满足不同的应用场合；

高效率、高功率因数

电源满载效率＞95%；采用无源功率因数校正技术，满载功率因数 ＞ 0.92；

智能系统设计

智能型模块设计，监控系统也是采用模块化设计，可实现对充电模块的远程控制和管理，全人性化的监控系统设计，完善的人机对话界面和操作，具有“四遥“功能，配有标准 RS-485/232 接口，易于与自动化系统对接， 开放式接口设计。 具有强大的通讯功能， 很方便实现与变电站 RTU装置或电厂计算机监控系统DCS相连；对二次配电进行统一管理；

智能化电池管理

对蓄电池自动管理及自动维护保养，实时监测单体蓄电池的端电压， 电池组充、放电电流，检测记录放电 AH 数，自动控制均、浮充转换以及定期维护性均充。具有电池温度补偿功能，最大程度延长电池寿命；

智能保护功能

在电源系统中，各个模块的保护，屏柜和整个系统的保护都是很完善的每个模块都有温度过高．短路等保护， 而且每个模块之间都有空开或保险进行对模块之间的保护。 在系统中还具有可靠的防雷及电气绝缘 防护措施，确保系统和人身安全；

丰富的监控配置

监控系统集散式设计，底层横块即插即用，带电热插拔，方便安装、 棆 、更换，可以根据实际的需要和成本选用不同的监控底层模块组合方式。
